不銹鋼風淋室
發布時間:2018-04-19
不銹鋼風淋室作用
風淋室是人員進入潔凈室無塵車間所必備的凈化設備，通用性強，可與所有的潔凈室和潔凈廠房配套使用，工作人員進入車間時，必須通過此設備，用強勁潔凈的空氣，由可旋轉噴嘴從各個方向噴射至人身上，有效而迅速清除去附著在衣服上的灰塵、頭發、發屑等雜物，它可以減少人進出潔凈室所帶來的污染問題。
風淋室的兩道門電子互鎖，可以兼起氣閘室的作用，阻止外界污染和未被凈化的空氣進入潔凈區域。杜絕工作人員將頭發，灰塵、細菌帶入車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。
不銹鋼風淋室分類
a. 根據吹淋方式可分為：頂吹風淋室，單人單吹風淋室，單人雙吹風淋室，單人三吹風淋室，雙人雙吹風淋室，雙人三吹風淋室，多人雙吹風淋室，多人三吹風淋室；
b. 根據自動化程度不同可分為：智能語音風淋室，自動門風淋室，防爆風淋室，快速卷簾門風淋室；
c. 根據使用對象不同可分為：人淋室，貨淋室，風淋通道，貨淋通道

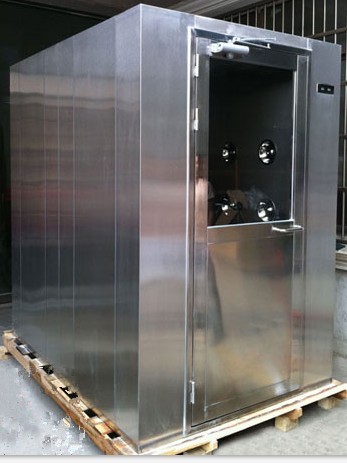

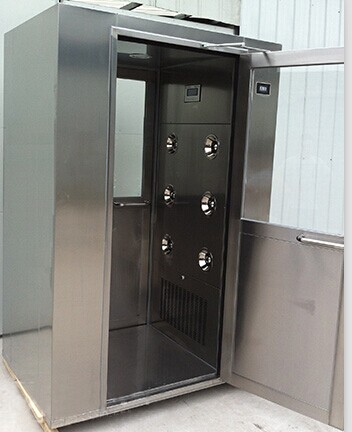

全不銹鋼風淋室，智能中文語音溫馨提示，歐寶多瑪閉門器、雙門電子互聯鎖功能,9寸LED顯示控制面板. | |
| SUS304全不銹鋼風淋室 外形尺寸：1200寬*1000深*2100高 內部尺寸：800寬*900深*1950高 適用人數：1人/次 特點： 1、全不銹鋼材質304或201型號 2、雙門力士堅電子互聯鎖 3、9寸LED觸摸顯示控制面板 4、歐寶閉門器國際品牌 5、歐姆龍光電開關、自動感應 6、施耐德接觸器和空氣開關 7、智能中文語音提示 |
企業根據實際情況如何選擇合適的尺寸
不銹鋼風淋室可以根據客戶要求進行實際定做的，
車間人數
| 選擇風淋室型號 | 選擇風淋室外尺寸 (寬*長*高) 單位mm | 選擇風淋室內尺寸 (寬*長*高) 單位mm |
不超過30人 | MTS-1F2 | 1200*1000*2200 | 800*900*1950 |
不超過70人 | MTS-2F2 | 1400*1400*2200 | 800*1300*1950 |
80-120人 | MTS-3F2 | 1400*2000*2200 | 800*1900*1950 |
120-150人 | MTS-4F2 | 1400*2400*2200 | 800*2300*1950 |
200人 | MTS-6F2 | 1400*3000*2200 | 800*2900*1950 |

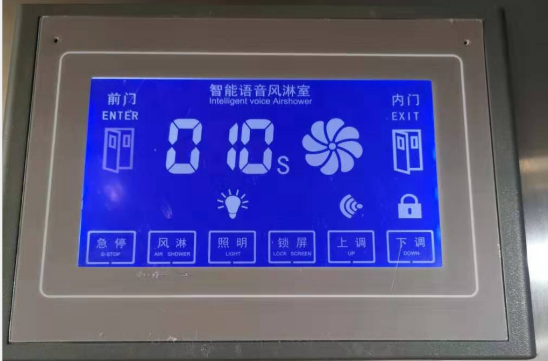

智能中文語音溫馨提示,9寸LED顯示控制面板.PLC可編程控制系統 | |
| 1. PLC可編程控制系統 2. LED液晶顯示 3. 雙門電子互鎖 4. 軟觸摸微動按鍵 5. 吹淋時間0-99秒可調 6. 照明延遲5秒自動熄滅， 7. 帶OTS故障代碼顯示 |
PLC可編程芯片控制系統,帶OTS故障代碼顯示,利于查明原因馬上排除故障 | |
風淋室現場安裝客戶需要什么條件
由于客戶車間大門口小于風淋室外尺寸。造成風淋室不能整機進入車間放置位置，需要現場安裝
1、首先確認安裝場地將380V三相四線電源安裝到位，且電源功率大于風淋室功率。
2、確定好風淋室的放置位置大小尺寸，提供尺寸（長寬高）
3、風淋室放置的地面已達基本水平，地面水平度公差為±3mm。
4、客戶提供安裝風淋室是一樓還是二樓以上，方便安裝工程師模塊化拆卸。
不銹鋼風淋室特點：
1 采用全自動控制運行，雙門電子互鎖，紅外感應自動吹淋，吹淋時雙門鎖閉。
2 SUS304或者201不銹鋼拉絲材質，厚度1.2mm,數控折彎，激光焊接而成。
3 采用全不銹鋼制造門、門框、拉手、加厚地臺板、風淋噴嘴作為基本配置。
4 采用LED液晶時間顯示，風淋時間為0~99s可調，并顯示已風淋時間。
5吹淋風速達到25m/s~30m/s，確保進入潔凈室的人員及貨物達到徹底除塵的完美效果。
6 采用先進的靜音系統，運轉更安靜，對正在工作的人員影響更小。
7 采用負離子的空氣清新功能系統，對長期封閉的風淋內產生的異味進行徹底的消除。
單人不銹鋼風淋室基本參數
型號：MTS-1F2
外尺寸1200寬*1000長*2200高mm
內部尺寸800寬*900長*1950高mm
詳細技術參數配置 | |||
序號 | 項目 | 技術參數規格 | 數量 |
1 | 箱體 | 箱體,內外1.2mm的不銹鋼拉絲材質，數控折彎激光焊接而成 | 若平方 |
2 | 雙門體 | 不銹鋼（SUS304），上部帶3C認證鋼化玻璃視窗；三道3MM厚度不銹鋼鉸鏈，保障門結實耐用，門與門框結合平整、牢固、美觀，密封性能良好 | 2扇 |
3 | 閉門器 | 采用著名品牌”歐寶”閉門器，，數量2只，手動開門，自動關門； | 2套 |
4 | 底板 | 不銹鋼304方管+鋪304不銹鋼底板.1.2mm厚度 | 1套 |
5 | 離心風機 | 離心低噪音風機，風量：2500風量/小時；風壓1500pa,功率0.75KW/臺 | 1臺 |
6 | 風淋噴嘴 | 360度可旋轉式嵌入安裝鏡面不銹鋼噴嘴，左右兩側分布，吹風方向可旋轉； | 12個 |
7 | 吹淋風速 | 雙側吹風，25-30m/s，大風速保證吹淋效果； | / |
8 | 初效過濾器 | 45%（5um），600*350*10mm，可清洗可更換，主板材直接整體沖孔而成，美觀結實，透風量高； | 2個 |
9 | 高效過濾器 | 99.99%(0.3um)過濾效率，規格600*600*120mm，,過濾器與框架以及框架與壁板之間無漏縫 | 1個 |
10 | 吹淋時間 | LED液晶藍屏顯示吹淋時間，（0-99s可調） | / |
11 | 光電開關 | 日本歐姆龍（OMRON）光電開關， | 1套 |
12 | 控制系統 | PLC系統，控制面盤軟觸點控制開關，智能語音提示功能,LED顯示：風淋時間，照明，內外門，內設”急停”按鈕。緊急情況下按下按鈕，系統斷電雙門可同時打開 | 1套 |
13 | 雙門電子聯鎖 | 風淋時兩扇門同時閉鎖，時間未到無法打開，保障強制員工吹淋；平時電子互鎖，只可打開其中的一扇門；品牌”力士堅 “ | 1套 |
14 | 照明 | 嵌入式LED照明燈節能環保；照明帶延時功能，即智能溫馨又節約能源 | 1盞 |
15 | 不銹鋼拉手 | 采用對接式不銹鋼拉手，堅固耐用 | 2把 |
16 | 電源 | 380V 50Hz 3N（可為客戶非標私人定制220V，50HZ） | / |
17 | 功率 | 0.8Kw | / |
18 | 重量 | 約350Kg | / |
19 | 安全措施 | 內部安裝有”急停“按鈕 | / |
20 | 適用人數 | 1人 |
|
PLC控制系統 |

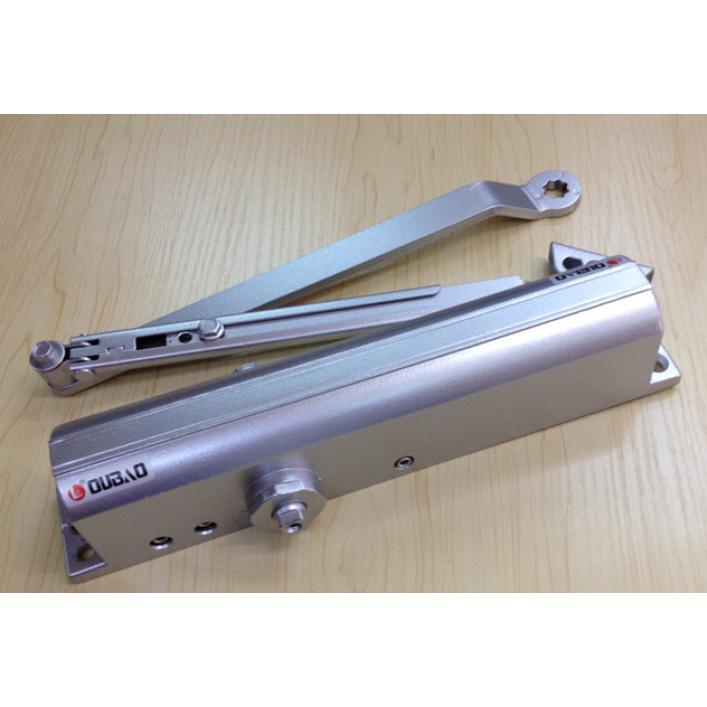

歐寶閉門器 |
風淋室日常怎么維護和保養
良好的風淋過濾效果離不開日常對風淋凈化設備的精心維護和保養
1、做好點檢工作
由專業的電工或點檢員定期對風淋室進行檢修和維護，確保各項指標在設備設定參數范圍內。特別是對風淋門體要進行重點維護，因運行過程中，員工可能有時會違規操作，致電子鎖鎖銷卡死或失靈或者閉門器調節不當影響關門效果。此外，還要檢查螺絲是否有松動的現象，風淋室密封性、風機運轉狀況等等。
2、定期更換過濾器
初效過濾器一般1到3個月更換一次，中效過濾器一般3至6個月更換一次，高效過濾器一般6至36個月 更換一次。初、中效過濾器可安排每個月定期清洗一次，完全晾干后可重裝回去。
3、清潔保養
避免用尖銳的物體刮傷或碰撞風淋室表面，清潔時避免使用具有氧化性或強酸強堿性的液體擦拭風淋 室廂體，盡量使用工業清潔進行保養。
4、避免違規使用
依風淋室作業標準書進行正確使用，避免違規操作，如：不能隨意更改風淋室設定的各項參數；在正常工作模式下，切勿強迫開關風淋門，不能觸動任何控制開關；風淋前后，輕開輕關風淋門；發生故障時，不要慌，最好不要啟動手動按鈕，請及時通知專業人員來處理。
